ADLINK(エーディーリンク）社のGEME(ゼメ)シリーズは組込みPCとしてファクトリオートメーション(FA)やマシンオートメーション(MA)の最適ソリューションです。GEMEは丈夫でコンパクトケースに組込みSBC、電源モジュール、そしてCFや2.5"HDDをサポートしています。GEMEは低消費電力なファンレスCPUを使用し、モーション、ビデオキャプチャ、DIO、通信、HIGH SPEED LINK、CAN、SSCNETなどのPMCモジュール1枚と、３枚のPC/104モジュールを拡張できます。マシン制御、監視装置、FA、車載などのアプリケーションに最適なソリューションを提供します。
 |

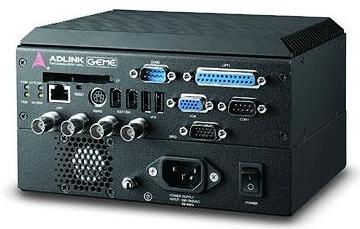

GEME-4000/S4000/H4000 RoHS GEME-5000/S5000/X5000 RoHS |
カタログ(PDF 171KB) |
 |
■幅183×高さ95.36×奥行140ｍｍ 2.44リットル ■GEME-4000シリーズ 超低電圧型CeleronM 1GHz ■GEME-5000 シリーズ 超低電圧型PentiumM 1.1/1.4GHz ■2 IEEE1394 / 1 LAN / 2 COM / 2 USB / 1 パラレル ■コンパクトフラッシュスロット/2.5"HDDベイ ■１つPMC、３つPC104モジュール拡張可能 |
| CeleronM 汎用組込みマシン・エンジン GEME-4000 GEME-S4000 PCMCIA x 1対応 GEME-H4000 4CH ハードウェアMPEG4対応 |
PentiumM 汎用組込みマシン・エンジン GEME-5000 GEME-S5000 PCMCIA x 1対応 GEME-X5000 4CH ビデオ・キャプチャ対応 |
| 型番 | GEME-4000/S4000/H4000 | GEME-5000/S5000/X5000 |
| CPU | LV Celeron M (1.0GHz) | LV Pentium M(1.0GHz,1.4GHz) |
| メモリ | SO-DIMM x 1 最大1GB | |
| チップセット | Intel 855GME GMCH + ICH4 | |
| ハードディスク | 2.5" HDD x 1（オプション） | |
| 拡張スロット | 32-bit 33MHz PMCモジュール x 1 | |
| 16-bit PC/104インタフェース x 1 | ||
| PCMCIA x 1 (GEME-H4000/X5000) | ||
| タイプⅡコンパクトフラッシュ x 1 | ||
| Ｉ／Ｏコネクタ | IEEE-1394 x 2 | |
| 10/100Base-T x 1 (RJ-45) | ||
| USB2.0 x 2 | ||
| RS232 x 2 (D-Sub9) | ||
| LPT x 1 (D-Sub25) | ||
| CRT VGA x 1 (D-Sub15) | ||
| キーボード マウス (PS/2) | ||
| オーディオ Mic In / Line in / Line out(GEME-4000/5000) | ||
| 4-CH ビデオキャプチャ (GEME-H4000/X5000) | ||
| 汎用 I/O (GEME-H4000/X5000) | ||
| 入力電源 | ＡＣ 100V～220V 最大出力+5V@11.5A +12V@3A -12V0.5A | |
| DC 10V～30V 最大13A 最大出力+5V@10A +12V@1.5A -12V0.5A | ||
| 寸法 | 183mm x 95.36mm x 140mm(拡張キット高さ16.84mm) | |
| 動作温度 | -10～55℃(GEME-4000/5000) -10～50℃(GEME-S4000/H4000/S5000/X5000) |
|
| 振動 | IEC 68-2-64(稼動時 1.0Grms, 非稼動時 3.76Grms) | |
| 対応ＯＳ | Windows CE, WindowsXP Embedded, Linux | |
注文情報
| 型名 | ||
| GEME-4000 | GEME-4000 CPU C-M 1.0G/512M SDRAM/40G HDD | |
| GEME-S4000 | GEME-S4000 CPU C-M 1.0G/512M SDRAM/40G HDD | |
| GEME-H4000 | GEME-H4000 CPU C-M 1.0G/512M SDRAM/40G HDD | |
| GEME-5000 | GEME-5000 CPU P-M 1.4G/512M SDRAM/40G HDD | |
| GEME-S5000 | GEME-S5000 CPU P-M 1.4G/512M SDRAM/40G HDD | |
| GEME-X5000 | GEME-X5000 CPU P-M 1.4G/512M SDRAM/40G HDD | |
|

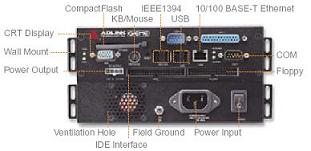

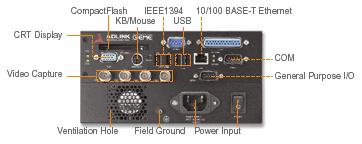

GEME-2000/3000 GEME-V2000/V3000 |
カタログ(PDF 438KB) 詳細カタログ(PDF 2499KB) |
 |
 |
| GEME-2000/3000 | GEME-2000/3000 |
 |
 |
| GEME-V2000/V3000 | GEME-V2000/V3000 |
| CPU | GEME-2000/V2000 Ultra Low Voltage Celeron 650MHzファンレスＣＰＵ |
| GEME-3000/V3000 Low Voltage PentiumⅢ 800MHzファンレスＣＰＵ | |
| メモリ | 144ピン SO-DIMM x 1 |
| ハードディスク | 2.5" HDD x 1（オプション） |
| 拡張スロット | 32-bit 33MHz PMCモジュール x 1 |
| 16-bit PC/104インタフェース x 1 | |
| タイプⅡコンパクトフラッシュ x 1 | |
| Ｉ／Ｏコネクタ | IEEE-1394 x 2 |
| 10/100Base-T x 1 (RJ-45) | |
| USB1.1 x 2 | |
| RS232 x 2 (D-Sub9) | |
| LPT x 1 (D-Sub25) | |
| CRT VGA x 1 (D-Sub15) | |
| キーボード マウス (PS/2) | |
| 40ピンIDE / 34ピンFDD (GEME-2000/3000) | |
| DC出力 +5V@1A +12V@1A (GEME-2000/3000) | |
| 4-CH ビデオキャプチャ (GEME-V2000/V3000) | |
| 汎用 I/O (GEME-V2000/V3000) | |
| 入力電源 | ＡＣ 100V～240V +5V@11.5A +12V@3A -12V0.5A |
| 寸法 | 183mm x 110mm x 144mm(拡張キット高さ16.84mm) |
| 動作温度 | -10 ～ 55℃ |
| 振動 | IEC 68-2-64 |
| 対応ＯＳ | Windows CE, WindowsXP Embedded, Linux |
注文情報
| 型名 | ||
| GEME-2000-03C | GEME-2000/256M SDRAM/40G HDD | |
| GEME-2000-030 | GEME-2000/256M SDRAM | |
| GEME-2000-036 | GEME-2000/256M SDRAM/512M CF | |
| GEME-3000-03C | GEME-3000/256M SDRAM/40G HDD | |
| GEME-3000-030 | GEME-3000/256M SDRAM | |
| GEME-3000-036 | GEME-3000/256M SDRAM/512M CF | |
| GEME-V2000 | GEME-V2000/256M SDRAM/40G HDD | |
| GEME-V3000 | GEME-V3000/256M SDRAM/40G HDD | |
PMC拡張モジュール
| 型名 | ||
| PMC-3534/G, PMC-3544/G | 4CH RS-232Cシリアル通信/4CH RS232C/RS-485シリアル通信 | |
| PMC-RTV21/G | 4CH ビデオキャプチャ | |
| PMC-7852/G | HIGH SPEED LINK マスターコントロール | |
| PMC-7841/G | 2CH CANバス通信 | |
| MPC-8164 | 4軸ステッピング&サーボモータコントロール | |
| MPC-8372 | １２軸SSCNETサーボモータコントロール | |
| MPC-7664/7632 | 絶縁64/32-CH DIO | |
価格及び納期はお問い合わせください。
弊社では、メモリ、ＨＤＤ取付、各種ＯＳインストール、ROM-Win導入、WindowｓＸＰ Embedded導入などの
サービスを行っています。お問い合わせください。
