DRX5510 5G & 無線LAN & LTEマルチキャリア対応モジュール搭載型ルータ 新発売

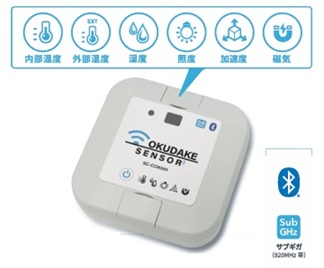

おくだけセンサーソリューション標準 基本セット(インターネット使用なし)/ スターターセット(インターネット使用あり)
おくだけセンサーソリューションⅡ EX1 温度・湿度 基本セット(インターネット使用なし)/ スターターセット(インターネット使用あり)
おくだけセンサーロガー PCと接続して必要な時に蓄積したロガーデータを確認
おくだけセンサーリンク 置きたい場所や設備に「おくだけ」でIoT化が可能
種類 | 分類 | 型番 | 概要 |
---|---|---|---|
ルータ | SEシリーズ | SE220 | LTEマルチキャリア対応モジュール搭載型ルータ |
DRXシリーズ | DRX5510new | 5G&無線LAN&LTEマルチキャリア対応モジュール搭載型ルータ | |
DRX5010 | 無線LAN&LTEマルチキャリア対応モジュール搭載型ルータ | ||
DRX5002 | LTEマルチキャリア対応モジュール搭載型ルータ | ||
RXシリーズ | RX220 | LTEマルチキャリア対応モジュール搭載型ルータ | |
RX230 | NTTドコモ「LTEユビキタスモジュール UM04-KO」搭載型ルータ | ||
AXシリーズ | AX220 | LTEマルチキャリア対応モジュール搭載、小容量データ通信向けダイヤルアップルータ | |
AX220i | LTEマルチキャリア対応通信モジュール&IP着信機能搭載、小容量データ通信向けダイヤルアップルータ | ||
AX220S | Softbank 4G LTE専用IoT/M2Mダイヤルアップルータ | ||
ゲートウェイ | NSXシリーズ | NSX7000 | マルチキャリア対応 LTE通信対応Linuxゲートウェイ |
エッジコンピュータ | LBXシリーズ | LBX8110 | IoTエッジコンピュータ |
IoTセンサー | おくだけセンサー ソリューション 標準 |

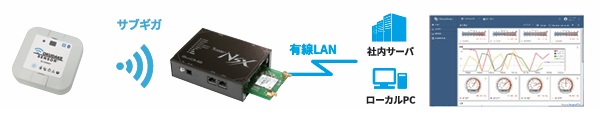

基本セット | 基本セット(インターネット使用なし)では、プリインストール済のおくだけ設定ツール、もしくはオープンソースIoTプラットホーム(無償提供ソフト:ThingsBoard)などで使用可能 |

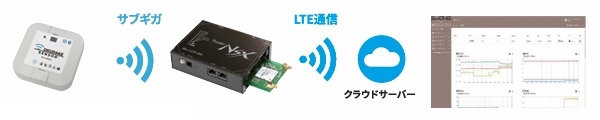

スターターセット | スターターセット(インターネット使用あり)では、複数拠点・工場の現地データを本社側から一括監視、および管理することが可能 | ||
おくだけセンサー ソリューションⅡEX1 |

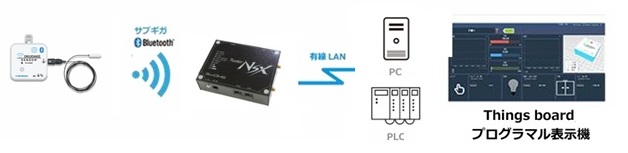

基本セット | 温度・湿度管理専用、基本セット(インターネット使用なし)では、プリインストール済 のおくだけ設定ツール、もしくはオープンソースIoTプラットホーム (無償提供ソフト:ThingsBoard)などで使用可能 |
|

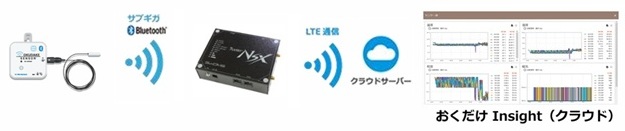

スターターセット | 温度・湿度管理専用、スターターセット(インターネット使用あり)では、複数拠点・工場の現地データを本社側から一括監視、および管理することが可能 | ||
おくだけセンサー | ロガー | おくだけセンサー ロガーは、PCと接続して必要な時に蓄積したロガーデータを確認可能 | |
リンク | おくだけセンサー リンクは、置きたい場所や設備に「おくだけ」でIoT化が可能 |
Rooster SE220 LTEマルチキャリア対応モジュール搭載型ルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■デュアルSIM対応冗長化運用 ■アンテナ内蔵コンパクト設計、簡単設置 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■拡張温度(-20~70℃)、ワイドDC電源(DC5~32V) ■車載利用可能(JIS D 1601-1995 3種-A種、JIS E 4031:2013区分1等級B) ■長期安定運用実現 SE220カタログ(日本語版)(PDF 2,185KB) |
インターフェース | |||
イーサネット | 100BASE-TX/10BASE-T×1ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMAレセプタクル×2 | ||
対応UIMカード | nano SIM×2 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B3(1710~1785MHz(UL)、1805~1880MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) B26(814~849MHz(UL)、859~894MHz(DL)) B41(2555~2655MHz(UL)、2555~2655MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク、各MVNO) | ||
モバイルデータ通信速度 | 上り:最大50Mbps、下り:最大150Mbps | ||
GNSS | SMAレセプタクル×1、NMEA0183(GPS,GLONASS,BeiDou/Compass,Galileo,QZSS) | ||
ハードウェア | |||
搭載モジュール | Quectel「EC25-J」 | ||
MTBF | 300,000時間 | ||
入力電圧 | DC5~32V(±5%) | ||
消費電力 | 5.5W(最大) | ||
動作温度 | -20~70℃ | ||
動作湿度 | 25~85%(結露なきこと) | ||
重量 | 約120g(本体のみ) | ||
外形寸法 | 約W111×D66×H26 単位mm(突起部、取付部除く) 約W135×D74×H30 単位mm(突起部、取付部含む) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
PPP認証 | PAP、CHAP、MS-CHAPv2 | ||
DHCPサーバ機能 | LAN側(リース時間設定可)最大253クライアント | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード、DNAT(32件)、SNAT(32件) | ||
VPNパススルー | IPsec/PPTPパススルー | ||
サーバ公開 | バーチャルサーバ(DNAT)最大10件設定可 | ||
スタティック ルーティングテーブル |
最大10件登録可能 | ||
アップデート | Webブラウザによるアップデート SunDMSによるアップデート SSHによるアップデート(FTP/TFTPサーバからダウンロード) |
||
ダイヤルアップ自動発信条件 | 常時接続 ・IPsec/セッションキープ ・WANハートビート ・SunDMS ダイヤルアップ/セッションキープ |
||
モバイル通信端末情報 | 自局電話番号、アンテナレベル、RSRP、RSRQ、エリアコード、基地局ID、周波数帯域、IPアドレス | ||
VPN | IPsec, PPTP, L2TPv2 | ||
設定情報管理 | ・Webブラウザによるファイル保存、読み込み ・SSH上でのコマンドによる読み込み、書き込み ・SunDMSから取得 |
||
MACフィルタリング | 最大10件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | JIS D 1601-1995 3種-A種(自動車部品振動試験規格) JIS E 4031:2013区分1等級B(鉄道車両部品の振動・衝撃試験規格) VCCIクラスA |
型名 | ||
---|---|---|
SE220 | LTEマルチキャリア対応モジュール搭載型ルータ |
Rooster DRX5510 5G&無線LAN&LTEマルチキャリア対応モジュール搭載型ルータ
new
|
Rooster DRX5010 無線LAN&LTEマルチキャリア対応モジュール搭載型ルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■デュアルSIM対応冗長化運用 ■アンテナ内蔵コンパクト設計、簡単設置 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■無線LAN機能搭載 ■低消費電力(約0.8W)(おやすみモード時) ■拡張温度(-20~65℃)、ワイドDC電源(DC5~27.4V) ■長期安定運用実現 DRX5010カタログ(日本語版)(PDF 1,824KB) ![]() |
インターフェース | |||
イーサネット | 1000BASE-T / 100BASE-TX / 10BASE-T×2ポート(MDI/MDI-X 自動判別 全2重) | ||
アンテナコネクタ | SMA×2 | ||
対応UIMカード | nano SIM×2 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) B39(1880~1920MHz(UL)、1880~1920MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
モバイルデータ通信速度 | 上り:最大50Mbps、下り:最大150Mbps | ||
無線LAN インターフェース | |||
対応周波数 | 2.4GHz帯 / 5GHz帯(切り替え) | ||
通信規格 | IEEE.802.11 a/b/g/n/ac | ||
動作モード | アクセスポイント(※最大接続可能無線LAN端末数:20台) | ||
帯域幅 | シングル、デュアル、クワッドチャンネル | ||
アンテナコネクタ | SMAレセプタクル リバースタイプ ×2 | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AMM574」 | ||
CPU | メイン:NXP LS1012A(600MHz) サブ:Renesas R5F10(8MHz) |
||
メインメモリ | 512MB(DDR3) | ||
フラッシュメモリ | NOR-Flash:4MB(ブート) NAND-Flash:512MB(システム、ログ) |
||
ウォッチドック 信号受信タイミング |
常時監視(1秒毎) | ||
ウォッチドック発動条件 | 信号不受信から90秒後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 64,900時間 | ||
入力電圧 | DC5~27.4V(±5%) | ||
消費電力 | 12W(最大)/7W(平均) | ||
動作温度 | -20~65℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約250g(本体のみ) | ||
外形寸法 | 約W128×D81.2×H29.3 単位mm(突起部、取付金具除く) | ||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
WANプロトコル | PPP | ||
管理プロトコル | SNMPv2 | ||
DHCPサーバ機能 | LAN側最大253クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード、DNAT、SNAT | ||
VPNパススルー | IPsec/PPTPパススルー | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティック ルーティングテーブル |
最大128件登録可能 | ||
アップデート | WWWブラウザによるアップデート SSHによるアップデート(ftp/tftpサーバからダウンロード) SunDMSによるアップデート |
||
有線WAN接続方式 | 固定IP、DHCP、PPPoE(Numbered接続) | ||
ダイヤルアップ自動発信条件 | 常時接続 |
||
モバイル通信端末情報 | 自局電話番号、アンテナレベル、電波強度、電波品質、IMEI、ICCID、使用周波数取得 | ||
WakeOn | SMS受信 | ||
VPN | IPsec, PPTP, L2TPv2 | ||
設定情報管理 | ・Webブラウザによるファイル保存、読み込み ・ssh上でのコマンドによる読み込み、書き込み ・sshによるftp/tftpサーバからの読み込み ・SunDMSからの取得・保存 |
||
MACフィルタリング | 最大16件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | JIS D 1601-1995 3種-A種(自動車部品振動試験規格) VCCIクラスA |
型名 | ||
---|---|---|
DRX5010 | 無線LAN&LTEマルチキャリア対応モジュール搭載型ルータ |
Rooster DRX5002 LTEマルチキャリア対応モジュール搭載型ルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■デュアルSIM対応冗長化運用 ■アンテナ内蔵コンパクト設計、簡単設置 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■低消費電力(約0.8W)(おやすみモード時) ■拡張温度(-20~65℃)、ワイドDC電源(DC5~27.4V) ■長期安定運用実現 DRX5002カタログ(日本語版)(PDF 3,449KB) |
インターフェース | |||
イーサネット | 1000BASE-T / 100BASE-TX / 10BASE-T×2ポート(MDI/MDI-X 自動判別 全2重) | ||
アンテナコネクタ | SMA×2 | ||
対応UIMカード | nano SIM×2 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) B39(1880~1920MHz(UL)、1880~1920MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
モバイルデータ通信速度 | 上り:最大50Mbps、下り:最大150Mbps | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AMM574」 |
||
CPU | メイン:NXP LS1012A(600MHz) サブ:Renesas R5F10(8MHz) |
||
メインメモリ | 512MB(DDR3) | ||
フラッシュメモリ | NOR-Flash:4MB(ブート) NAND-Flash:512MB(システム、ログ) |
||
ウォッチドック 信号受信タイミング |
常時監視(1秒毎) | ||
ウォッチドック発動条件 | 信号不受信から90秒後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 230,000時間 | ||
入力電圧 | DC5~27.4V(±5%) | ||
消費電力 | 12W(最大)/5W(平均) | ||
動作温度 | -20~65℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約240g(本体のみ) | ||
外形寸法 | 約W128×D81.2×H29.3 単位mm(突起部、取付金具除く) | ||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
WANプロトコル | PPP | ||
管理プロトコル | SNMPv2 | ||
DHCPサーバ機能 | LAN側最大253クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード、DNAT、SNAT | ||
VPNパススルー | IPsec/PPTPパススルー | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティック ルーティングテーブル |
最大128件登録可能 | ||
アップデート | WWWブラウザによるアップデート SSHによるアップデート(ftp/tftpサーバからダウンロード) SunDMSによるアップデート |
||
有線WAN接続方式 | 固定IP、DHCP、PPPoE(Numbered接続) | ||
ダイヤルアップ自動発信条件 | 常時接続 |
||
モバイル通信端末情報 | 自局電話番号、アンテナレベル、電波強度、電波品質、IMEI、ICCID、使用周波数取得 | ||
WakeOn | SMS受信 | ||
VPN | IPsec, PPTP, L2TPv2 | ||
設定情報管理 | ・Webブラウザによるファイル保存、読み込み ・ssh上でのコマンドによる読み込み、書き込み ・sshによるftp/tftpサーバからの読み込み ・SunDMSからの取得・保存 |
||
MACフィルタリング | 最大16件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | JIS D 1601-1995 3種-A種(自動車部品振動試験規格) VCCIクラスA |
型名 | ||
---|---|---|
DRX5002 | LTEマルチキャリア対応モジュール搭載型ルータ |
Rooster RX220 LTEマルチキャリア対応モジュール搭載型ルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■コンパクト設計 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■冗長構成(有線回線⇔モバイル回線バックアップ、VRRP機能) ■低消費電力(約0.3W)を実現(おやすみモード時) ■拡張温度(-20~60℃)、ワイドDC電源(DC5~27.4V) ■長期安定運用実現 RX220カタログ(日本語版)(PDF 2,570KB) |
インターフェース | |||
イーサネット | 100BASE-TX/10BASE-T×2ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA | ||
対応UIMカード | 標準SIM(miniSIM) | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
モバイルデータ通信速度 | 上り:最大50Mbps、下り:最大150Mbps | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AMM570」 | ||
CPU | メイン:freescale i.MX287(400MHz) | ||
メインメモリ | 128MB(DDR2) | ||
フラッシュメモリ | NOR Flash:3系統 ・4MB(IPL用) ・4MB(ログ保存用) ・16MB(ファイルシステム) |
||
ウォッチドック 信号受信タイミング |
常時監視(1秒毎) | ||
ウォッチドック発動条件 | 信号不受信から112±16秒後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 280,000時間 | ||
入力電圧 | DC5~27.4V(±5%) | ||
消費電力 | 5W(最大)/2W(平均) | ||
動作温度 | -20~60℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約350g(本体のみ) | ||
外形寸法 | 約W127×D81×H22 単位mm(突起部、取付金具除く) 約W127×D88.5×H22 単位mm(コネクタ突起部含む、取付金具除く) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPのみ | ||
認証 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
WANプロトコル | PPP | ||
管理プロトコル | SNMPv1 | ||
DHCPサーバ機能 | LAN側最大253クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
VPNパススルー | IPsec/PPTPパススルー | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティック ルーティングテーブル |
最大128件登録可能 | ||
アップデート | WWWブラウザによるアップデート TELNETによるアップデート(ftp/tftpサーバからダウンロード) SunDMSによるアップデート |
||
有線WAN接続方式 | 固定IP、DHCP、PPPoE(Numbered接続) | ||
ダイヤルアップ自動発信条件 | ダイヤルアップ/自動接続 ・LAN側からのパケット送出 ・IPsec/セッションキープ ・WANハートビート ・NTP ・SunDMS ダイヤルアップ/セッションキープ |
||
モバイル通信端末情報 | 自局電話番号、電界強度、電波品質、IMEI、ICCID、使用周波数取得 | ||
WakeOn | SMS受信 | ||
VPN | IPsec, PPTP, L2TPv2 | ||
設定情報管理 | ・WWWブラウザによるファイル保存、読み込み ・TELNET上でのコマンドによる読み込み、書き込み ・TELNETによるftp/tftpサーバからの読み込み ・SunDMSからの取得・保存 |
||
MACフィルタリング | 最大32件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | VCCI クラスA |
型名 | ||
---|---|---|
RX220 | LTEマルチキャリア対応モジュール搭載型ルータ |
Rooster RX230 NTTドコモ「LTEユビキタスモジュール UM04-KO」搭載型ルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■コンパクト設計 ■ドコモLTEモジュール搭載 ■冗長構成(有線回線⇔モバイル回線バックアップ、VRRP機能) ■低消費電力(約0.3W)を実現(おやすみモード時) ■拡張温度(-20~60℃)、ワイドDC電源(DC5~27.4V) ■長期安定運用実現 RX230カタログ(日本語版)(PDF 2,942KB) |
インターフェース | |||
イーサネット | 100BASE-TX/10BASE-T×2ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMAx2 | ||
対応UIMカード | ドコモUIMカード(標準サイズ) | ||
無線周波数 | 2100/800MHz | ||
アクセス方式 | FDD-LTE(NTTドコモ網) | ||
搭載モジュール | NTTドコモ「UM04-KO」 | ||
モバイルデータ通信速度 | 上り:最大37.5Mbps、下り:最大112.5Mbps | ||
ハードウェア | |||
搭載モジュール | NTTドコモ「UM04-KO」 | ||
CPU | メイン:freescale i.MX287(400MHz) | ||
メインメモリ | 128MB(DDR2) | ||
フラッシュメモリ | NOR Flash:3系統 ・4MB(IPL用) ・4MB(ログ保存用) ・16MB(ファイルシステム) |
||
ウォッチドック 信号受信タイミング |
常時監視(1秒毎) | ||
ウォッチドック発動条件 | 信号不受信から112±16秒後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 440,000時間 | ||
入力電圧 | DC5~27.4V(±5%) | ||
消費電力 | 5W(最大)/2W(平均) | ||
動作温度 | -20~60℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約350g(本体のみ) | ||
外形寸法 | 約W127×D81×H22 単位mm(突起部、取付金具除く) 約W127×D88.5×H22 単位mm(コネクタ突起部含む、取付金具除く) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPのみ | ||
認証 | PAP、CHAP、MS-CHAP、MS-CHAPv2 | ||
WANプロトコル | PPP | ||
管理プロトコル | SNMPv1 | ||
DHCPサーバ機能 | LAN側最大253クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
VPNパススルー | IPsec/PPTPパススルー | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティック ルーティングテーブル |
最大128件登録可能 | ||
アップデート | WWWブラウザによるアップデート TELNETによるアップデート(ftp/tftpサーバからダウンロード) SunDMSによるアップデート |
||
有線WAN接続方式 | 固定IP、DHCP、PPPoE(Numbered接続) | ||
ダイヤルアップ自動発信条件 | ・ダイヤルアップ/自動接続 ・LAN側からのパケット送出 ・IPsec/セッションキープ ・WANハートビート ・NTP ・SunDMS ・ダイヤルアップ/セッションキープ |
||
モバイル通信端末情報 | 自局電話番号、電界強度、IMEI、ICCID | ||
WakeOn | IP着信、SMS受信 | ||
VPN | IPsec, PPTP, L2TPv2 | ||
設定情報管理 | ・WWWブラウザによるファイル保存、読み込み ・TELNET上でのコマンドによる読み込み、書き込み ・TELNETによるftp/tftpサーバからの読み込み ・SunDMSからの取得・保存 |
||
MACフィルタリング | 最大32件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | VCCI クラスA |
型名 | ||
---|---|---|
RX230 | NTTドコモ「LTEユビキタスモジュール UM04-KO」搭載型ルータ |
Rooster AX220 LTEマルチキャリア対応モジュール搭載、小容量データ通信向けダイヤルアップルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■コンパクト設計 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■3G/ISDN/PHSのマイグレーションに対応 ■RS-232C、LANインターフェース搭載 ■拡張温度(-20~60℃)、ワイドDC電源(DC5~12.6V) ■長期安定運用実現 AX220カタログ(日本語版)(PDF 2,333KB) |
インターフェース | |||
シリアル | RS232Cコネクタ×1ポート(D-sub9ピン、オス), ATコマンド | ||
イーサネット | 100BASE-TX/10BASE-T×1ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA×2 | ||
対応UIMカード | mini SIM×1 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AML570」 | ||
CPU | メイン:NXP LPC18S30(180MHz) | ||
メインメモリ | 200KB | ||
フラッシュメモリ | NOR Flash:2系統 ・2MB:ブートローダ及びプログラム領域 ・64MB:ログ保存、設定データ及びダウンロード領域 |
||
ウォッチドック 信号受信タイミング |
常時監視(5秒毎) | ||
ウォッチドック発動条件 | 信号不受信から約1分後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 245,000時間 | ||
入力電圧 | DC5~12.6V(±5%) | ||
消費電力 | 10W(最大)/3W(平均) | ||
動作温度 | -20~60℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約180g(本体のみ) | ||
外形寸法 | 約W117×D62×H28 単位mm(本製品突起部除く) 約W135×D68×H31 単位mm(本製品突起部(コネクタ含む)、取付金具含む) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、認証無 | ||
WANプロトコル | PPP | ||
DHCPサーバ機能 | LAN側最大10クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティックフィルタリング | FORWARD/INPUT合わせて40件まで 動作(許可/遮断)/方向/プロトコル/宛先および送信元IPとポート |
||
アップデート | メンテナンスツール(AX専用アプリ)によるアップデート TELNETによるアップデート(FTPサーバからのダウンロード) SunDMSによるアップデート |
||
ダイヤルアップ自動発信条件 | LAN側からのパケット受信 シリアル側からのデータ受信 SunDMS 常時接続設定有効時の再接続 ATコマンド |
||
モバイル通信端末情報 | TELNETコマンド:周波数、電波強度、電波品質 ATコマンド(プロコンモード):IMEI、自局番号、電波強度、電波品質 |
||
設定情報管理 | ・メンテナンスツール(AX専用アプリ) ・TELNET ・SunDMS |
||
MACフィルタリング | 最大10件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | VCCIクラスA |
型名 | ||
---|---|---|
AX220 | LTEマルチキャリア対応通信モジュール搭載、小容量データ通信向けダイヤルアップルータ |
Rooster AX220i LTEマルチキャリア対応通信モジュール&IP着信機能搭載、小容量データ通信向けダイヤルアップルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■コンパクト設計 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■3G/ISDN/PHSのマイグレーションに対応 ■RS-232C、LANインターフェース搭載 ■拡張温度(-20~60℃)、ワイドDC電源(DC5~12.6V) ■長期安定運用実現 AX220iカタログ(日本語版)(PDF 16,025KB) |
インターフェース | |||
シリアル | RS232Cコネクタ×1ポート(D-sub9ピン、オス), ATコマンド | ||
イーサネット | 100BASE-TX/10BASE-T×1ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA×2 | ||
対応UIMカード | mini SIM×1 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AML570」 | ||
CPU | メイン:NXP LPC18S30(180MHz) | ||
メインメモリ | 200KB | ||
フラッシュメモリ | NOR Flash:2系統 ・2MB:ブートローダ及びプログラム領域 ・64MB:ログ保存、設定データ及びダウンロード領域 |
||
ウォッチドック 信号受信タイミング |
常時監視(5秒毎) | ||
ウォッチドック発動条件 | 信号不受信から約1分後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 245,000時間 | ||
入力電圧 | DC5~12.6V(±5%) | ||
消費電力 | 10W(最大)/3W(平均) | ||
動作温度 | -20~60℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約180g(本体のみ) | ||
外形寸法 | 約W117×D62×H28 単位mm(本製品突起部除く) 約W135×D68×H31 単位mm(本製品突起部(コネクタ含む)、取付金具含む) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、認証無 | ||
WANプロトコル | PPP | ||
DHCPサーバ機能 | LAN側最大10クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティックフィルタリング | FORWARD/INPUT合わせて40件まで 動作(許可/遮断)/方向/プロトコル/宛先および送信元IPとポート |
||
アップデート | メンテナンスツール(AX専用アプリ)によるアップデート TELNETによるアップデート(FTPサーバからのダウンロード) |
||
ダイヤルアップ自動発信条件 | LAN側からのパケット受信 シリアル側からのデータ受信 常時接続設定有効時の再接続 ATコマンド |
||
モバイル通信端末情報 | TELNETコマンド:周波数、電波強度、電波品質 ATコマンド(プロコンモード):IMEI、自局番号、電波強度、電波品質 |
||
設定情報管理 | ・メンテナンスツール(AX専用アプリ) ・TELNET |
||
MACフィルタリング | 最大10件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | VCCIクラスA |
型名 | ||
---|---|---|
AX220i | LTEマルチキャリア対応通信モジュール&IP着信機能搭載、小容量データ通信向けダイヤルアップルータ |
Rooster AX220S Softbank 4G LTE専用IoT/M2Mダイヤルアップルータ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■コンパクト設計 ■Softbank 4G LTE専用(データ通信速度は最大1Mbps) ■3G/ISDN/PHSのマイグレーションに対応 ■RS-232C、LANインターフェース搭載 ■拡張温度(-20~60℃)、ワイドDC電源(DC5~12.6V) ■長期安定運用実現 AX220Sカタログ(日本語版)(PDF 2,223KB) |
インターフェース | |||
シリアル | RS232Cコネクタ×1ポート(D-sub9ピン、オス), ATコマンド | ||
イーサネット | 100BASE-TX/10BASE-T×1ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA×2 | ||
対応UIMカード | mini SIM×1 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) |
||
モバイルデータ通信 | LTE(ソフトバンク) | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AML570」 | ||
CPU | メイン:NXP LPC18S30(180MHz) | ||
メインメモリ | 200KB | ||
フラッシュメモリ | NOR Flash:2系統 ・2MB:ブートローダ及びプログラム領域 ・64MB:ログ保存、設定データ及びダウンロード領域 |
||
ウォッチドック 信号受信タイミング |
常時監視(5秒毎) | ||
ウォッチドック発動条件 | 信号不受信から約1分後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 245,000時間 | ||
入力電圧 | DC5~12.6V(±5%) | ||
消費電力 | 10W(最大)/3W(平均) | ||
動作温度 | -20~60℃ | ||
保存湿度 | 25~85%(結露なきこと) | ||
重量 | 約180g(本体のみ) | ||
外形寸法 | 約W117×D62×H28 単位mm(本製品突起部除く) 約W135×D68×H31 単位mm(本製品突起部(コネクタ含む)、取付金具含む) |
||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、認証無 | ||
WANプロトコル | PPP | ||
DHCPサーバ機能 | LAN側最大10クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
サーバ公開 | バーチャルサーバ(最大32件設定可) DMZホスト(1件設定可) |
||
スタティックフィルタリング | FORWARD/INPUT合わせて40件まで 動作(許可/遮断)/方向/プロトコル/宛先および送信元IPとポート |
||
アップデート | メンテナンスツール(AX専用アプリ)によるアップデート TELNETによるアップデート(FTPサーバからのダウンロード) SunDMSによるアップデート |
||
ダイヤルアップ自動発信条件 | LAN側からのパケット受信 シリアル側からのデータ受信 SunDMS 常時接続設定有効時の再接続 ATコマンド |
||
モバイル通信端末情報 | TELNETコマンド:周波数、電波強度、電波品質 ATコマンド(プロコンモード):IMEI、自局番号、電波強度、電波品質 |
||
設定情報管理 | ・メンテナンスツール(AX専用アプリ) ・TELNET ・SunDMS |
||
MACフィルタリング | 最大10件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | VCCIクラスA |
型名 | ||
---|---|---|
AX220S | Softbank 4G LTE専用IoT/M2Mダイヤルアップルータ |
Rooster NSX7000 マルチキャリア対応 LTE通信対応Linuxゲートウェイ
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■LTEマルチキャリア対応(NTTドコモ、ソフトバンク、KDDI、各MVNO) ■ユーザープログラミング可能(Linux(C言語)、OpenJDK(Java言語)、Python(インタプリタ言語)) ■高速通信対応(Cortex-A9(CPU)を採用、600Mbps以上の高速スループットを実現) ■豊富なインターフェース(LAN,USB2.0,RS-485,拡張ボード) ■拡張温度(-20~60℃)、ワイドDC電源(DC5~48V) ■車載利用可能(JIS D1601-1995(自動車部品振動試験規格)3種-A種) ■NTTコミュニケーションズ社ThingsCloud推奨デバイス ■長期安定運用実現 NSX7000カタログ(日本語版)(PDF 2,585KB) |
インターフェース | |||
シリアル | RS-485(端子台プラグ5ピン(メス))×1ポート | ||
イーサネット | 1000BASE-T/100BASE-TX/10BASE-T×2ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA×2 | ||
USB | USB2.0/HOST機能対応×1ポート | ||
対応UIMカード | 標準SIM(miniSIM) | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
モバイルデータ通信速度 | 上り:最大50Mbps、下り:最大150Mbps | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AML570」 | ||
CPU | メイン:Cortex-A9(1GHz) サブ:Renesas R5F21192SP(8MHz) |
||
メインメモリ | 512MB | ||
フラッシュメモリ | NOR Flash:4MB(ブート用) NAND Flash:512MB |
||
ウォッチドック 信号受信タイミング |
常時監視(60秒毎) | ||
ウォッチドック発動条件 | 信号不受信から180秒後 | ||
ウォッチドック発動動作 | 本体電源OFFから10秒後に再起動 | ||
MTBF | 200,000時間 | ||
入力電圧 | DC5~48V(±5%) | ||
消費電力 | 16W(最大)/12W(平均) | ||
動作温度 | -20~60℃ | ||
動作湿度 | 0~85%(結露なきこと) | ||
重量 | 約500g(本体のみ) | ||
外形寸法 | W132×D101×H36 単位mm(突起部、取付金具除く) | ||
ソフトウェア | |||
イーサネット | CSMA/CD | ||
ルーティング | IPv4 | ||
認証 | PAP、CHAP、認証無 | ||
WANプロトコル | PPP | ||
DHCPサーバ機能 | LAN側最大253クライアント(DNSサーバIP指定、リース時間設定可) | ||
DHCPクライアント機能 | 有線接続 | ||
アドレス変換 | NAT/IPマスカレード | ||
VPNパススルー | IPsec | ||
サーバ公開 | バーチャルサーバ(件数制限無) DMZホスト(1件設定可) |
||
アップデート | WebUIによるアップデート SunDMSによるアップデート |
||
有線LAN接続方式 | 固定IP、DHCP、PPPoE(Numbered接続) | ||
ダイヤルアップ自動発信条件 | PPPインターフェイスを経由するパケット送信(IPsec、ハートビート、NTPなど) | ||
モバイル通信端末情報 | 電界強度(ログに表示) | ||
VPN(IPsec) | IPsec, PPTP, L2TP | ||
APN設定 | 16件 | ||
リモートセットアップ | WebUI、SunDMS | ||
MACフィルタリング | 最大32件登録可能 | ||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | ・JIS D 1601-1995 3種-A種 (自動車部品振動試験規格) ・VCCI クラスA ・Microsoft Azure Certified for IoTプログラム ・NTTコミュニケーションズ社「ThingsCloud」推奨デバイス |
型名 | ||
---|---|---|
NSX7000 | マルチキャリア対応 LTE通信対応Linuxゲートウェイ |
![]() |
特長 ■IoT/M2M遠隔管理サービス「SunDMS」を搭載 ■NXP i.MX 8M Plus CPU、2GBメモリ、20GBストレージ(eMMC pSLCモード)搭載 ■Debian11(Linux OS)搭載 ■デュアルSIM対応冗長化運用 ■拡張ボード対応(2枚搭載可能) ■拡張温度(-20~70℃)、ワイドDC電源(DC5~27.4V) ■車載利用可能(JIS D1601-1995(自動車部品振動試験規格)3種-A種) ■長期安定運用実現 LBX8110カタログ(日本語版)(PDF 3,037KB) |
インターフェース | |||
シリアル | RS-485(端子台プラグ5ピン(メス))×1ポート | ||
イーサネット | 1000BASE-T/100BASE-TX/10BASE-T×2ポート(MDI/MDI-X 自動判別) | ||
アンテナコネクタ | SMA レセプタクル×2(内蔵アンテナと個別切り替え) | ||
USB | USB3.0/HOST機能対応×1ポート | ||
対応UIMカード | nanoSIM×2 | ||
無線インターフェース | B1(1920~1980MHz(UL)、2110~2170MHz(DL)) B8(880~915MHz(UL)、925~960MHz(DL)) B18(815~830MHz(UL)、860~875MHz(DL)) B19(830~845MHz(UL)、875~890MHz(DL)) B39(1880~1920MHz(UL)、1880~1920MHz(DL)) |
||
モバイルデータ通信 | LTE(NTTドコモ、KDDI、ソフトバンク) | ||
ハードウェア | |||
搭載モジュール | AM Telecom「AMM574」 | ||
メインSoC | CPU:NXP i.MX 8M Plus(Arm Cortex-A53(1.6GHz)×4 +Arm Cortex-M7) NPU:2.3TOPS GPU:有 |
||
メインメモリ | 2GB(LPDDR4-SDRAM) | ||
内部ストレージ | 20GB(eMMC pSLCモード) | ||
拡張ストレージ | MicroSDカードソケット×1(SDXC対応) | ||
サブマイコン | Renesas RL78/13 R5F100BAANA | ||
MTBF | 約300,000時間(本体のみ) | ||
入力電圧 | DC5~27.4V(±5%) | ||
消費電力 | 8W(最大)/5W(平均)/3.5W(おやすみモード) | ||
動作温度 | -20~70℃ | ||
動作湿度 | 25~85%(結露なきこと) | ||
重量 | 約450g(本体のみ) | ||
外形寸法 | W169×D105×H42 単位mm(突起部、取付金具除く) | ||
ソフトウェア | |||
OS | Linuxカーネル:Linux5.10 ディストリビューション:Debian11 |
||
システム管理 | systemd | ||
ドライバサポート | UART、Ethernet、GPIO、I2C、SPI、USB(HOST)、リアルタイムクロック | ||
アップデート | APT(パッケージ管理ソフト)によるアップデート SunDMSによるアップデート |
||
その他 | |||
保証 | 1年間 | ||
付属品 | スタートアップマニュアル(保証書付き) | ||
規格 | ・JIS D 1601-1995 3種-A種 (自動車部品振動試験規格) ・VCCI クラスA |
型名 | ||
---|---|---|
LBX8110 | IoTエッジコンピュータ |
おくだけセンサー ソリューション標準 おくだけセンサーソリューションは、子機をおくだけでIoT化を実現します。
基本セット(インターネット使用なし)では、プリインストール済のおくだけ設定ツール、 もしくはオープンソースIoTプラットホーム(無償提供ソフト:ThingsBoard)などで使用 が可能です。 |
特長 ■その場ですぐに使用可能(親機と子機は出荷時にペアリング済) ■2つのセットプラン(基本セットとスターターセット) ■USB給電対応 ■サブギガ(920MHz帯)の特定小電力無線でのデータ収集 ■Bluetoothセンサー連携機能 ■防水・防塵対応 ■高度な暗号化・通信セキュリティ ■ダッシュボードで「IoT見える化」 ■障害物があっても中継機があれば通信可能 おくだけセンサーカタログ(日本語版)(PDF 4,275KB) 基本セット(インターネット使用なし) ![]() スターターセット(インターネット使用あり) ![]() |
![]() |
|
スターターセット(インターネット使用あり)では、複数拠点・工場の現地データ を本社側から一括監視、および管理することが可能です。 |
|
![]() |
親機 | |||
型番 | SC-RNSX7002 | ||
アクセス方式 | LTE | ||
電源 | DC5~48V(±5%) | ||
動作温度 | -20℃~60℃ | ||
動作湿度 | 0~85%(結露なきこと) | ||
外形寸法 | W132×D101×H36 単位mm(突起部、取付金具除く) | ||
重量 | 約530g(本体のみ) | ||
耐ノイズ性 | ACラインノイズ:±1000V パルス幅 100ns/1000ns(アンテナ除く) DCラインノイズ:±1000V パルス幅 100ns/1000ns(アンテナ除く) ※ノイズシミュレータによる |
||
耐静電気性 | 直接放電:±10KV(LANコネクタ外周部に印加) 気中放電:±10KV(LANコネクタ外周部に印加) |
||
振動条件 | 装置単体において、加速度19.6m/s²(2g)、振動周波数30~100Hzの振動(1掃引時間20分)を上下/左右/前後に加えた後に、各部の損傷、部品などに脱落がなく、機能・性能に問題ないこと | ||
法規制など | 電波法:技適認証済みモジュールを搭載 EMC:VCCI class-A (NSX組み込みとして) 有害物質規制:RoHS2準拠 振動試験:JIS D1601-1995(自動車部品振動試験規格)3種-A種 |
||
無線 親機-子機間 | 920MHz / 2.4GHz(dual) ・サブギガ(ARIB STD-T108)およびBluetooth5.0に対応 ・電波法およびBluetooth認証済デザインID取得/製品登録済 |
||
子機 | |||
型番 | SC-COK001 | ||
温度 | -20~60℃ | ||
湿度 | 0~85% | ||
防水・防塵性能 | IP65相当 | ||
法規制など | 電波法:技適認証済みモジュールを搭載 | ||
EMC | VCCI class-B | ||
有害物質規制 | RoHS2準拠 | ||
外形寸法 | W75xD75xH22 単位mm | ||
重量 | 約100g | ||
電源 | コイン電池(CR2450) ・コイン電池寿命:約1年間 *ユーザー様で電池交換可能です。 *寿命は定期計測間隔設定などにより変動します。 ・USB給電による電力供給を受けることが可能です。 |
||
内蔵センサー | 1. 温度:-10~60℃ [±0.4℃] 2. 湿度(いずれも30℃の時):0~80%RH [±3%], 80~100%RH [±4.5%(最大)] 3. 照度:0.01~83,000lx 4. 加速度(3軸):±16G, 0.5Hz~3.2kHz 5. 磁気感度:3.0mT |
||
定期計測間隔 | 10 ~ 3,600 sec(60分) ・1 sec 単位で設定可能 ・ロガーモード時は、10msec~設定可能 |
型名 | ||
---|---|---|
基本セット [オンプレタイプ] |
おくだけセンサー 子機×1台(子機は追加可能) おくだけセンサー 親機(NSX)×1式 [親機本体、アンテナ×3 ACアダプタ] おくだけ設定ツール(ビューワ機能付き) ThingsBoard 接続ドライバ |
|
スターターセット [クラウドタイプ] |
おくだけセンサー 子機×1台(子機は追加可能) おくだけセンサー 親機(NSX)×1式 [親機本体、アンテナ×3 ACアダプタ] おくだけ設定ツール(ビューワ機能付き) SIM×1式(*1GB相当のプランを想定) クラウドサービス利用料 |
おくだけセンサー ソリューションⅡEX1 温度・湿度管理 おくだけセンサーソリューションは、子機をおくだけでIoT化を実現します。
基本セット(インターネット使用なし)では、プリインストール済のおくだけ設定ツール、 もしくはオープンソースIoTプラットホーム(無償提供ソフト:ThingsBoard)などで使用 が可能です。 |
特長 ■対応温度-40℃から対応(外付け温度センサーを採用) ■円筒型リチウム電池で約3年間稼働 ■その場ですぐに使用可能(親機と子機はペアリング済) ■2つのセットプラン(基本セットとスターターセット) ■USB給電対応 ■サブギガ(920MHz帯)の特定小電力無線でのデータ収集 ■Bluetoothセンサー連携機能 ■高度な暗号化・通信セキュリティ ■設置支援ツールで簡単設置 ■ダッシュボードで「IoT見える化」 ■障害物があっても中継機があれば通信可能 おくだけセンサーカタログ(日本語版)(PDF 4,275KB) 基本セット(インターネット使用なし) ![]() スターターセット(インターネット使用あり) ![]() |
![]() |
|
スターターセット(インターネット使用あり)では、複数拠点・工場の現地データ を本社側から一括監視、および管理することが可能です。 |
|
![]() |
親機 | |||
型番 | SC-RNSX7002 | ||
アクセス方式 | LTE | ||
電源 | DC5~48V(±5%) | ||
動作温度 | -20℃~60℃ | ||
動作湿度 | 0~85%(結露なきこと) | ||
外形寸法 | W132×D101×H36 単位mm(突起部、取付金具除く) | ||
重量 | 約530g(本体のみ) | ||
耐ノイズ性 | ACラインノイズ:±1000V パルス幅 100ns/1000ns(アンテナ除く) DCラインノイズ:±1000V パルス幅 100ns/1000ns(アンテナ除く) ※ノイズシミュレータによる |
||
耐静電気性 | 直接放電:±10KV(LANコネクタ外周部に印加) 気中放電:±10KV(LANコネクタ外周部に印加) |
||
振動条件 | 装置単体において、加速度19.6m/s²(2g)、振動周波数30~100Hzの振動(1掃引時間20分)を上下/左右/前後に加えた後に、各部の損傷、部品などに脱落がなく、機能・性能に問題ないこと | ||
法規制など | 電波法:技適認証済みモジュールを搭載 EMC:VCCI class-A (NSX組み込みとして) 有害物質規制:RoHS2準拠 振動試験:JIS D1601-1995(自動車部品振動試験規格)3種-A種 |
||
無線 親機-子機間 | 920MHz / 2.4GHz(dual) ・サブギガ(ARIB STD-T108)およびBluetooth5.0に対応 ・電波法およびBluetooth認証済デザインID取得/製品登録済 |
||
子機 | |||
型番 | SC-COK002 | ||
温度 | -20~60℃ | ||
湿度 | 0~85% | ||
防水・防塵性能 | IPx4 | ||
法規制など | 電波法:技適認証済みモジュールを搭載 | ||
EMC | VCCI class-B | ||
有害物質規制 | RoHS2準拠 | ||
外形寸法 | W79.4xD77.4xH33 単位mm | ||
重量 | 約120g | ||
電源 | 円筒型リチウム電池(CR123A) ・円筒型リチウム電池寿命:約3年間 *ユーザー様で電池交換可能です。 *寿命は定期計測間隔設定などにより変動します。 *USB給電による電力供給を受けることが可能です。 |
||
外部センサー | 計測範囲・確度:温度-40~60℃ , 確度[±0.7℃](全温度範囲) , 確度[±0.5℃](-20~60℃) プローブ長:約2m 接続コネクタ:防水性ワンタッチコネクタ |
||
内蔵センサー | 温度:-10~60℃ [±0.4℃] 湿度(いずれも30℃の時):0~80%RH [±3%], 80~100%RH [±4.5%(最大)] |
||
定期計測間隔 | 90秒 ~ 3時間(初期値180秒), 1 sec 単位で設定可能 |
型名 | ||
---|---|---|
基本セット [オンプレタイプ] |
おくだけセンサー 子機×1台(子機は追加可能) おくだけセンサー 親機(NSX)×1式 [親機本体、アンテナ×3 ACアダプタ] おくだけ設定ツール(ビューワ機能付き) ThingsBoard 接続ドライバ 外付け温度センサー |
|
スターターセット [クラウドタイプ] |
おくだけセンサー 子機×1台(子機は追加可能) おくだけセンサー 親機(NSX)×1式 [親機本体、アンテナ×3 ACアダプタ] おくだけ設定ツール(ビューワ機能付き) SIM×1式(*1GB相当のプランを想定) クラウドサービス利用料 外付け温度センサー |
おくだけセンサー ロガー おくだけセンサー ロガーは、PCと接続して必要な時に蓄積したロガーデータを見ることができます。
![]() |
特長 ■データ記憶 おくだけセンサー内のセンサーデータを一定間隔で読み取り、内部のフラッシュメモリに センサーデータを保存します。最短10msec~、最大約3万ポイントのセンサーデータを 記録することが可能です。 (例. 加速度センサー(3軸)のデータを、1sec周期で約24時間分を蓄積可能) ■データ出力 ログデータは、PC接続して「おくだけアシスタントツール」でエクスポートし、CSVファイル化 することも可能です。 おくだけセンサーカタログ(日本語版)(PDF 4,275KB) おくだけセンサーロガー ![]() |
型番 | SC-COK001-LG | ||
温度 | -20~60℃ | ||
湿度 | 0~85% | ||
防水・防塵性能 | IP65相当 | ||
EMC | VCCI class-B | ||
有害物質規制 | RoHS2準拠 | ||
外形寸法 | W75xD75xH22 単位mm | ||
重量 | 約100g | ||
電源 | コイン電池(CR2450) ・コイン電池寿命:約1年間(2秒に1回全てのセンサー情報をロギングする場合) *ユーザー様で電池交換可能です。 ・USB給電による電力供給を受けることが可能です。 |
||
内蔵センサー | 1. 温度:-10~60℃ [±0.4℃] 2. 湿度(いずれも30℃の時):0~80%RH [±3%], 80~100%RH [±4.5%(最大)] 3. 照度:0.01~83,000lx 4. 加速度(3軸):±16G, 0.5Hz~3.2kHz 5. 磁気感度:3.0mT |
||
定期計測間隔 | 10 ~ 3,600 sec(60分) ・1 sec 単位で設定可能 ・ロガーモード時は、10msec~設定可能 |
型名 | ||
---|---|---|
おくだけセンサーロガー | SC-COK001-LG |
おくだけセンサー リンク おくだけセンサー リンクは、置きたい場所や設備に「おくだけ」でIoT化を実現します。
![]() |
特長 ■データ送信(ビーコン、GATTモード) ビーコン時は、4sec(データ更新間隔)でセンサーデータを送信します。 GATTモード(一般的なBLEセンサー相当)で動作時は、設定したサイクルでの読み出し用データの 更新及び通知動作を行います。 ※GATTモード動作はFW 1.3より対応。 おくだけセンサーカタログ(日本語版)(PDF 4,275KB) おくだけセンサーリンク ![]() |
型番 | SC-COK001-LK | ||
温度 | -20~60℃ | ||
湿度 | 0~85% | ||
防水・防塵性能 | IP65相当 | ||
法規制など | 電波法:技適認証済みモジュールを搭載 | ||
EMC | VCCI class-B | ||
有害物質規制 | RoHS2準拠 | ||
外形寸法 | W75xD75xH22 単位mm | ||
重量 | 約100g | ||
電源 | コイン電池(CR2450) ・コイン電池寿命:約8ヶ月(ビーコンのみ) , 約7ヶ月(加速度・湿度・湿度・照度の通知を有効ににて使用した場合) *ユーザー様で電池交換可能です。 *寿命は定期計測間隔設定などにより変動します。 ・USB給電による電力供給を受けることが可能です。 |
||
内蔵センサー | 1. 温度:-10~60℃ [±0.4℃] 2. 湿度(いずれも30℃の時):0~80%RH [±3%], 80~100%RH [±4.5%(最大)] 3. 照度:0.01~83,000lx 4. 加速度(3軸):±16G, 0.5Hz~3.2kHz 5. 磁気感度:3.0mT |
||
定期計測間隔 | 10 ~ 3,600 sec(60分) ・1 sec 単位で設定可能 ・ロガーモード時は、10msec~設定可能 |
||
無線 | 無線プロトコル : Bluetooth 5 Bluetooth認定済みデザインID(QDiD) : 108271 送信電力:最大8.8dBm 使用周波数 :2402~2480MHz(40チャネル) |
||
ビーコン | 送信間隔:800msec ビーコン形式:Linkingアドバタイズ情報規定に準拠 ビーコン送信センサ:温度、湿度、電池残量、磁気(開閉) |
||
GATT | プロファイル:LinkingプロファイルBLE仕様(PDLP)、一般的な GATT DB 取得可能データ:温度、湿度、電池残量、磁気(開閉)、加速度、照度 |
型名 | ||
---|---|---|
おくだけセンサーリンク |
SC-COK001-LK |
価格及び納期はお問い合わせください。
